在天然氣行業，管道露點監測是確保天然氣輸送安全、高效運行的至關重要的一環。隨著天然氣行業的不斷發展，對露點監測的重視程度也在日益提升。下面小編給大家講解一下天然氣管道露點監測的必要性、常見問題、露點儀的選型要求！

一、天然氣管道為什么要監測露點

天然氣主要成分是甲烷，但在開采、運輸過程中，還會攜帶一定量的水蒸氣。當天然氣管道內的氣體溫度降低到一定程度時，水蒸氣會凝結成液態水，這個溫度點就是露點溫度。露點溫度的高低取決于天然氣中水蒸氣的含量，含量越高，露點溫度越高。

(一)防止管道腐蝕

天然氣管道通常由金屬材料制成，當管道內壁出現液態水時，會與天然氣中的酸性氣體(如二氧化碳、硫化氫等)發生化學反應，形成酸性溶液，從而加速管道的腐蝕。長期腐蝕會導致管道壁變薄、強度下降，最終可能引發管道泄漏，甚至爆炸等安全事故。通過監測露點溫度，確保管道內的天然氣露點低于管道最低溫度，可以有效減少液態水的生成，降低管道腐蝕風險。

(二)保障天然氣質量

天然氣在輸送過程中，如果露點過高，水蒸氣凝結成液態水后，會與天然氣中的雜質(如灰塵、砂粒等)混合，形成污垢，堵塞管道和設備，影響天然氣的正常輸送和設備的運行效率。此外，液態水還會降低天然氣的熱值，影響天然氣的使用效果。通過露點監測，可以及時調整天然氣的干燥處理工藝，確保天然氣的質量符合標準。

(三)優化能源利用效率

天然氣在管道輸送過程中，如果露點過高，會導致管道內壁結露，增加管道的熱阻，降低天然氣的輸送效率。同時，液態水的存在還會增加管道的壓降，增加天然氣輸送的能耗。通過露點監測，可以優化天然氣的干燥程度，降低管道內的露點溫度，減少管道的熱阻和壓降，提高天然氣的輸送效率，降低能源消耗。

二、天然氣行業對于露點監測的問題

盡管露點監測在天然氣管道運行中具有重要意義，但在實際應用中，天然氣行業仍面臨著一些問題。

(一)測量精度不足

天然氣管道內的露點溫度通常較低，尤其是在干燥處理后的天然氣中，露點溫度可能在-60°C甚至更低。傳統的露點儀在測量極低露點時，精度往往難以保證，容易出現較大的測量誤差。這種誤差可能導致對天然氣露點的誤判，無法準確評估管道內的水汽含量，從而無法采取有效的措施防止管道腐蝕和天然氣質量下降。

(二)測量穩定性差

天然氣管道內的環境復雜，溫度、壓力等參數變化較大。一些露點儀在長期運行過程中，容易受到環境因素的影響，出現漂移現象，導致測量結果不穩定。頻繁的校準不僅增加了維護成本，還可能影響管道的正常運行。此外，露點儀的長期穩定性不足，也會影響監測數據的可靠性，無法為天然氣管道的安全運行提供準確的依據。

(三)抗干擾能力弱

天然氣管道周圍可能存在電磁干擾、振動等外部因素，這些因素會對露點儀的測量結果產生干擾。一些露點儀在抗干擾方面設計不足，容易受到電磁干擾的影響，導致測量信號失真，無法準確測量露點溫度。同時，振動也可能影響露點儀的機械結構，導致測量探頭松動或損壞，影響測量的準確性。

(四)安裝與維護不便

天然氣管道的布局復雜，露點儀的安裝位置往往受到限制。一些露點儀體積較大，安裝困難，需要較大的空間和復雜的安裝工藝。此外，露點儀的維護也需要專業的技術人員進行操作，維護成本較高。如果露點儀的安裝和維護不便，會增加天然氣管道運行的管理難度，降低露點監測系統的可靠性。

?

三、露點儀的選型要求

針對天然氣管道露點監測的痛點問題，選擇合適的露點儀至關重要。以下是天然氣行業對露點儀的一些基本選型要求：

(一)高精度測量

露點儀應具備高精度的測量能力，能夠準確測量極低露點溫度，確保測量誤差在±2°C以內。同時，露點儀應具有寬量程測量范圍，能夠覆蓋天然氣管道可能出現的各種露點溫度范圍。

(二)長期穩定性

露點儀應具有良好的長期穩定性，年漂移量應小于0.1°C，減少校準頻次，確保測量結果的可靠性。在長期運行過程中，露點儀應能夠穩定工作，不受環境溫度、壓力等因素的影響。

(三)抗干擾能力

露點儀應具備較強的抗干擾能力，能夠有效抵御電磁干擾和振動干擾。在設計上，應采用屏蔽措施和抗震結構，確保測量信號的穩定性和準確性。

(四)工業級防護

露點儀應具備工業級防護能力，能夠適應天然氣管道內的復雜環境。探頭應采用耐腐蝕、耐高溫材料制造，能夠承受高壓和冷凝環境。同時，露點儀的外殼應具備良好的防護等級，防止灰塵、水分等進入儀器內部，影響測量結果。

(五)靈活的數據輸出與集成

露點儀應具備多種數據輸出接口，如RS485數字接口和模擬量輸出接口(4-20mA、0-5V、0-10V等)，能夠與現有的PLC/DCS系統無縫對接。同時，露點儀應支持標準的通信協議，如Modbus-RTU協議，方便數據集成和管理。此外，露點儀還應具備數據存儲和管理功能，能夠記錄歷史數據，方便后續分析和追溯。

(六)安裝與維護便捷

露點儀應具有小巧的體積和靈活的安裝方式，能夠適應天然氣管道的不同安裝位置。同時，露點儀的操作應簡單易懂，維護方便，減少對專業技術人員的依賴，降低維護成本。

四、HG808-D和HG808-E Pro在線露點儀的解決方案

針對天然氣管道露點監測的需求和痛點問題，我們公司推出的HG808-D和HG808-E Pro在線露點儀能夠提供高效、可靠的解決方案。

(一)產品簡介

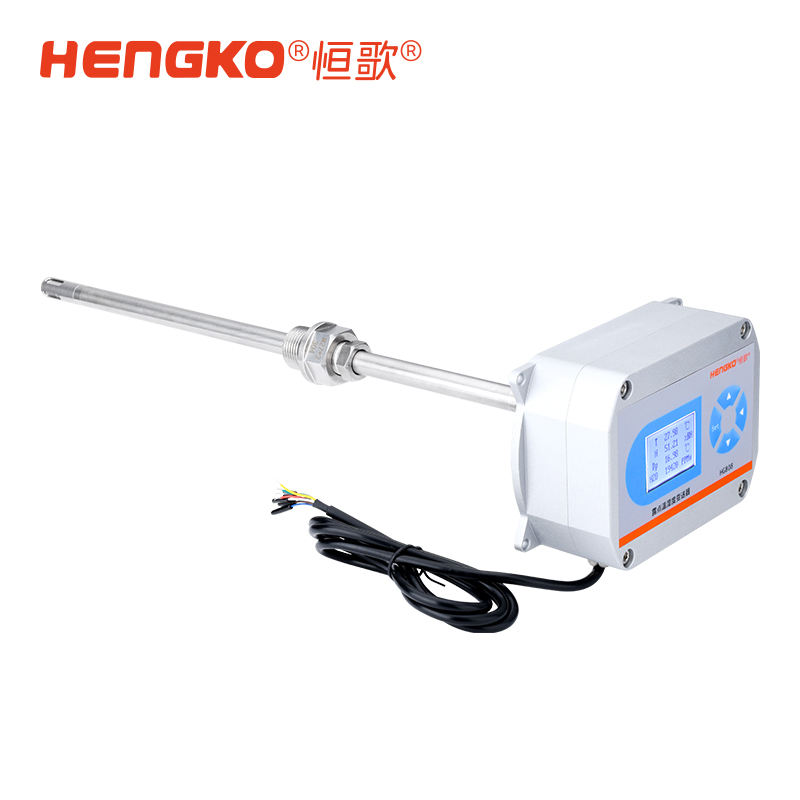

HG808-D和HG808-E Pro在線露點儀是我們公司專為天然氣管道露點監測設計的高精度露點儀。HG808-D露點儀的露點量程為-60°C~+90°C，露點精度為±2°C Td，溫度量程為-40°C~+90°C，溫度精度為±0.1°C(@23°C)。HG808-E Pro露點儀的露點量程為-80°C~+20°C，露點精度同樣為±2°C Td，溫度量程和精度與HG808-D一致。兩款露點儀均具備長期穩定性好、抗干擾能力強、工業級防護等特點，能夠滿足天然氣管道露點監測的高精度、高可靠性和高穩定性要求。

(二)產品優勢

精準測量，極低露點無憂：HG808-D和HG808-E Pro露點儀均采用先進的露點測量技術，能夠?qū)崿F(xiàn)高精度測量，覆蓋寬露點量程。HG808-D適用于露點溫度較高的天然氣管道監測，而HG808-E Pro則專注于極低露點的測量。兩款露點儀的年漂移量均小于0.1°C，減少了校準頻次，能夠滿足長期連續監測的需求。

靈活輸出，高效集成：兩款露點儀均支持RS485數字信號輸出和多種模擬量輸出(4-20mA、0-5V、0-10V)，兼容Modbus-RTU協議，能夠無縫對接PLC/DCS系統。這種靈活的數據輸出方式，方便用戶將露點監測數據與其他生產管理系統進行集成，實現智能化管理和決策。

工業級防護，全天候可靠：HG808-D和HG808-E Pro露點儀均采用16 bar耐壓設計，探頭采用316L不銹鋼材質，具有良好的抗冷凝、耐高溫性能。這種工業級防護設計，能夠確保露點儀在天然氣管道內的復雜環境中穩定運行，不受高壓、冷凝等因素的影響。

功能齊全，性價比高：兩款露點儀不僅可以測量露點溫度，還可以同時讀取溫度、濕度、PPM值等多種參數。變送器兼具數據記錄功能，用戶可以通過后臺軟件一鍵制表分析，方便對歷史數據進行追溯和分析。此外，HG808-D和HG808-E Pro露點儀突破了進口技術壁壘，以高性價比方案覆蓋天然氣管道露點監測領域，降低了客戶的維護與采購成本。

多種探頭結構，安裝靈活：HG808-D和HG808-E Pro露點儀提供多種探頭結構，包括分體式和嵌入式小探頭，用戶可以根據天然氣管道的安裝位置和空間要求，選擇合適的探頭結構，實現靈活安裝。

(三)應用案例

HG808-D和HG808-E Pro露點儀已經在多家天然氣企業得到了廣泛應用，并取得了良好的效果。例如，在某天然氣長輸管道項目中，客戶采用了HG808-D露點儀對管道內的天然氣露點進行實時監測。通過監測數據，客戶能夠及時調整天然氣的干燥處理工藝，確保管道內的天然氣露點低于管道最低溫度，有效防止了管道腐蝕和天然氣質量下降。同時，HG808-D露點儀的高精度測量和長期穩定性，為管道的安全運行提供了可靠的數據支持。

在另一家天然氣加工企業，客戶使用HG808-E Pro露點儀對天然氣凈化后的極低露點進行監測。HG808-E Pro露點儀的寬量程和高精度測量能力，能夠準確測量極低露點溫度，確保天然氣的干燥程度符合標準。此外，HG808-E Pro露點儀的靈活數據輸出和高效集成能力，使得監測數據能夠?qū)崟r傳輸?shù)狡髽I(yè)的生產管理系統中，實現了智能化管理和決策。

五、結語

天然氣管道露點監測是保障天然氣輸送安全、高效運行的關鍵環節。通過監測露點溫度，可以有效防止管道腐蝕、保障天然氣質量、優化能源利用效率。然而，當前天然氣行業在露點監測中仍面臨著測量精度不足、穩定性差、抗干擾能力弱、安裝維護不便、數據集成困難等痛點問題。我們公司推出的HG808-D和HG808-E Pro在線露點儀，憑借其高精度測量、長期穩定性好、抗干擾能力強、工業級防護、靈活數據輸出和高性價比等優勢，能夠為天然氣管道露點監測提供高效、可靠的解決方案。
