在半導體制造中，即使是最微小的氣體污染物也可能導致晶圓缺陷、良率下降以及設備意外停機。因此，氣體過濾并非只是一個輔助環節——它是保障工藝穩定性、產品質量與長期制造效率的關鍵防線。

接下來，我們將闡述氣體過濾在半導體晶圓廠中的重要性，分析它能夠防范哪些風險，并說明工程師、設備制造商及采購團隊?wèi)?yīng)如何為其工藝選擇合適的氣體過濾方案。

一、氣體純度在半導體制造中的隱性影響

在采購初期，一個常見的誤解是：由認證供應商提供的超高純度(UHP)氣體“已經足夠潔凈”，無需額外過濾。但實際上，氣體在交付點的純度只是一個起點，而非終點——這一點在半導體設備領域已有廣泛共識。

現代半導體制造依賴多種關鍵工藝氣體，包括氮?dú)?、氫氣、氬氣以及用于蝕刻、沉積和摻雜工藝的特殊氣體。盡管這些氣體在出廠時可能符合UHP標準，但污染仍可能在氣體進入晶圓廠后通過管道、閥門、接頭、壓力調節器以及重復的設備連接過程中被引入。

即便是微量的顆粒、水分或化學殘留物，也可能影響工藝穩定性。氣體純度不足會導致缺陷率上升、晶圓良率降低以及設備行為不穩定，最終推高總體運營成本。因此，高效的氣體過濾在半導體污染控制中至關重要，它彌補了氣體供應規格與實際晶圓廠狀態之間的差距。

?

二、哪些污染物會威脅半導體工藝？

談到氣體過濾，許多采購團隊最初只關注顆粒大小。然而，半導體工藝對多種污染形式都很敏感，那些容易被忽視的非顆粒雜質同樣可能帶來隱蔽的工藝風險與長期的良率損失。

1、顆粒物：最直觀的風險

亞微米顆粒是導致晶圓缺陷最直接的原因之一。一旦進入工藝氣體，這些顆粒會沉積在晶圓表面，干擾薄膜形成，或在光刻與蝕刻過程中造成局部缺陷。

0.1微米與0.01微米過濾之間的差異并非微不足道，而常常是決定性的。雖然0.1微米過濾器能捕捉較大顆粒，但更小的顆粒仍可能穿透并影響先進工藝節點——尤其是當特征尺寸持續縮小。在這樣的環境下，哪怕只有一個逃逸的顆粒，都可能導致可觀的良率損失或下游可靠性問題。

2、水分、油污與化學雜質

并非所有污染都肉眼可見。微量水分會顯著影響原子層沉積(ALD)、化學氣相沉積(CVD)和蝕刻工藝，改變反應動力學、薄膜均勻性與工藝重復性。在濕度敏感的環節中，即使十億分之一級別的含水量也可能引起工藝漂移。

油霧和有機殘留物通常來自壓縮機、閥門、密封件以及上游氣體處理組件。這些污染物未必會立即觸發警報，但隨時間推移，它們會毒化催化劑、污染反應腔室，并增加維護頻率——而根本原因往往難以追溯。

3、關鍵采購啟示

“我們到底需要過濾什么?是否過濾精度越高越好?”

有效的氣體過濾并非只是選擇最低的微米級額定值。關鍵在于全面理解污染特征——包括顆粒、水分和化學雜質——并選擇一種既能保護良率和設備穩定性，又不會導致過大壓降或系統復雜化的過濾策略。

三、氣體污染如何影響良率、成本與設備可靠性？

氣體污染常被視為技術問題，但在半導體制造中，它很快會演變?yōu)橛绊憳I(yè)務的核心難題。哪怕只是一次污染事件，也可能引發連鎖反應，其代價遠超氣體過濾器本身的成本。

污染可能導致整批晶圓報廢——因顆粒引起的缺陷或工藝不穩定而必須丟棄。同時，受影響的設備通常需要計劃外停機，用于檢查、腔室清洗與重新驗證，這會打亂生產計劃、降低晶圓廠產能。此外，污染還可能引發重復作業和漸進的良率損失：缺陷緩慢增加，而根源難以追蹤。

從經濟角度來看，氣體過濾的成本遠低于晶圓報廢、設備時間浪費和產品質量下降所帶來的損失。在適當?shù)臍怏w過濾上投入少量資金，實際上是對運營與財務風險的一種有效防范。

采購視角

“氣體過濾器不是易耗品，而是風險控制組件?！?/span>

對于采購與供應鏈團隊而言，高效的氣體過濾不應僅以單價來評估，更應關注其在制造全周期中保護產能、穩定設備與降低總擁有成本的能力。

氣體過濾在晶圓廠中的關鍵位置

了解氣體過濾在半導體晶圓廠中的布置位置，與了解過濾對象同樣重要。污染風險在氣體輸送系統的不同環節有所差異，因此有效的過濾需要分層策略，而非依賴單一過濾點。

● ?大宗氣體管線

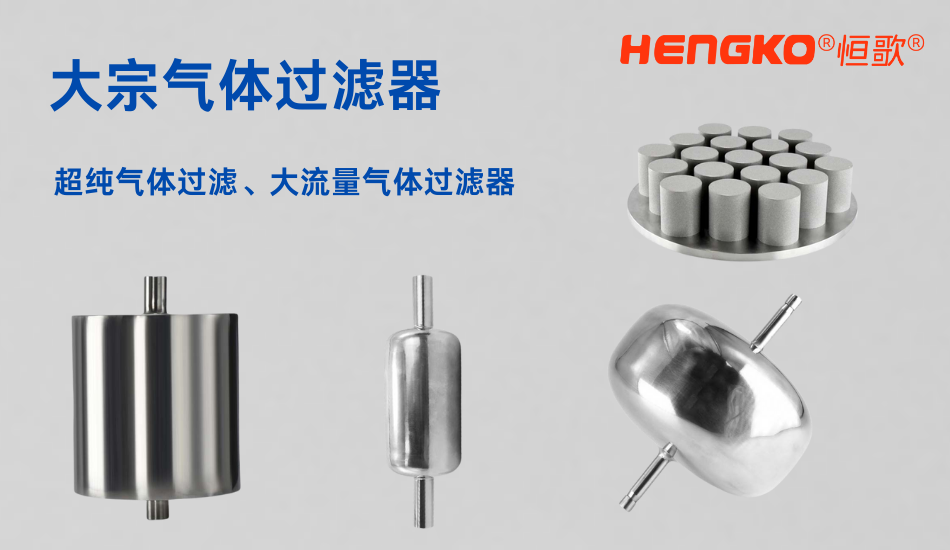

大宗氣體管線構成晶圓廠中央供氣系統的骨干。盡管設計為高純度，但長距離管道、壓力調節器、閥門及維護活動仍可能引入污染。上游產生的顆粒可能長距離遷移并逐漸累積，因此大宗氣體過濾是減少污染物進入晶圓廠的第一道必要屏障。

● ?使用點（POU）過濾

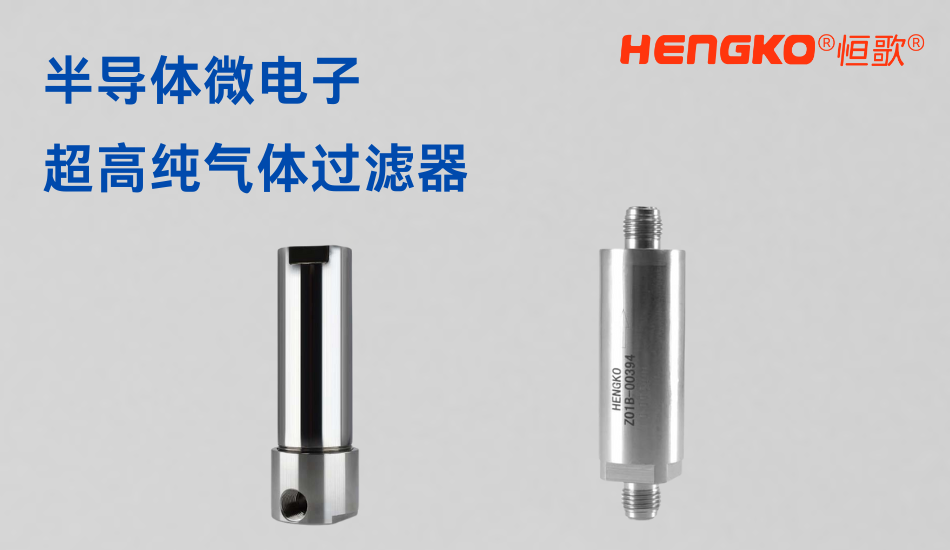

使用點過濾通常是最關鍵的防線。在氣體進入工藝設備前安裝POU過濾器，可防止來自下游供氣系統及接頭、密封件與最終連接處釋放的污染物。從工藝控制的角度看，POU過濾器提供了最高級別的風險緩解，確保氣體在最關鍵的位置——設備入口處——保持純凈。因此，先進的半導體工藝通常會在POU階段規定更精細的微米級過濾。

● ?工藝設備與系統接口

在氣體輸送系統與工藝設備對接處，符合設備制造商的兼容性要求至關重要。過濾器必須滿足指定的連接方式、流量與壓力限制，同時符合潔凈標準，避免引入湍流、壓降或安裝風險。對設備制造商和晶圓廠而言，接口處的過濾不僅關乎純度，也影響設備與產線之間的集成性、可靠性與性能一致性。

四、常見采購疑問

“我們應該在系統中何處安裝過濾器?每個節點需要什么規格?”

答案取決于污染風險、工藝敏感性與系統設計。精心設計的氣體過濾策略應平衡大宗防護、使用點精度與設備兼容性，以確保全廠氣體純度保持一致。

選擇氣體過濾器前應問的三個關鍵問題

選擇半導體氣體過濾器并非簡單的規格對照——它需要清晰理解工藝風險、應用需求與長期運營影響。提前提出正確的問題，能幫助采購團隊避免過度設計、防護不足或供應商不匹配。

1、需求理解：我們真正需要什么？

采購方首先應問：過濾精度需要多高?所需的微米級額定值取決于工藝靈敏度、制程節點尺寸與設備要求。先進工藝通常需要亞微米乃至超精細過濾，而上游環節可能允許較粗的過濾等級。

不同半導體工藝的污染風險并不相同，各類設備與應用可能需要不同的過濾級別，“一刀切”的方案往往效率低下或存在風險。

另一個常見混淆點是：氣體過濾器與氣體純化器能否互換?過濾器用于去除顆粒和某些物理污染物，而純化器則針對分子級雜質。在許多關鍵應用中，二者是互補而非替代的關系。

2、選擇標準：如何確定合適的規格？

選擇比實際需求更精細的過濾等級看似更安全，但過度過濾可能帶來不必要的壓降，影響氣流穩定性與設備性能。理想的過濾器應在污染控制與系統效率之間取得平衡。

材料選擇也十分關鍵。燒結不銹鋼與多孔金屬濾芯在機械強度、可清潔性與使用壽命方面有所不同，合適的材料直接影響過濾器壽命、維護周期和總擁有成本。

流量與壓降必須結合具體氣體系統進行評估。參數若未正確匹配，即使產品在紙面上表現良好，仍可能破壞工藝穩定性。

3、應用適配：它能否融入我們的系統？

除了規格，采購方還需確認應用兼容性。過濾器應適用于具體氣體類型——如氮?dú)狻錃?、氬氣或特殊氣體——且不影響安全與性能。

與設備及氣體輸送系統的集成同樣重要。可定制的連接方式、尺寸與流動特性能夠確保安裝無縫，降低集成風險。對晶圓廠和設備制造商而言，這種適配能力常常是選擇供應商的決定性因素。

五、半導體氣體過濾器采購中的常見誤區

在采購半導體氣體過濾器時，許多風險并非源于成本，而是由于評估不全面或假設錯誤。下表列舉了常見采購誤區、其表面合理性、潛在風險及更明智的決策方式，以幫助采購方避免代價高昂的錯誤。

?

六、評估半導體氣體過濾器供應商的三大要點

選擇半導體氣體過濾器供應商是一項風險管理決策，而不僅僅是價格比較。除了產品規格，采購方還應關注其技術理解能力、制造紀律與長期支持水平。

選擇供應商時應關注的方面

1、技術能力

合格的供應商應了解半導體應用場景，能夠提供測試數據、驗證支持以及應用層面的建議，而非僅僅提供產品手冊。

2、制造與質量控制

一致性至關重要。采購方應評估材料穩定性、清潔工藝以及批次間重復性，這些直接影響氣體純度與設備可靠性。

3、定制與設備商支持

大多數半導體系統需要高度定制化的部件。供應商在接口、尺寸、流量與外殼方面的定制能力，以及對設備集成的支持，對設備制造商尤為關鍵。

供應商示例：恒歌 HENGKO

恒歌HENGKO 是一家專注于高純度半導體氣體過濾器的制造商，主打面向設備制造商的定制解決方案。公司主要提供用于超高純度氣體應用的燒結不銹鋼與多孔金屬過濾器產品。

其主要優勢包括：

● ?針對半導體氣體系統的應用導向設計

● ?受控的制造與清潔工藝，實現高一致性

● ?強大的設備商定制能力，涵蓋接口、孔徑與流動特性

對晶圓廠和設備制造商而言，像 HENGKO 這樣的供應商不僅是零部件來源，更是支持穩定、可擴展半導體制造的長遠過濾合作伙伴。

為什么可靠的氣體過濾是長期投資而非成本

在半導體制造中，氣體過濾的價值應通過風險降低與工藝穩定性來衡量，而非單價?？煽康臍怏w過濾通過防止顆粒與雜質進入關鍵工藝步驟，直接降低缺陷率，保護晶圓良率。

同時，恰當?shù)倪^濾能減少污染相關的故障、計劃外維護與頻繁腔室清洗，從而提高設備利用率。穩定的氣體質量也有助于保持長期工藝一致性，使晶圓廠在產能提升與制程節點微縮的同時，始終保持對關鍵參數的嚴格控制。

從采購角度看，投資可靠的氣體過濾具有清晰的商業邏輯：這是一種主動的風險防控措施，能減少隱性損失，并在整個制造生命周期中保護總體擁有成本。

結語：構建更安全、更潔凈的半導體氣體系統

氣體過濾不是可選項——它是良率、可靠性與可擴展半導體制造的基石。通過理解污染風險、選擇合適的過濾策略并與具備能力的供應商合作，半導體制造商可以構建既支持技術卓越，也助力長期商業成功的氣體系統。
